Popis
XTP 35 / XVP 35 je trapézový plech s vyšším profilem přibližně 34 mm, určený pro střechy i opláštění stěn. Oproti profilu 18 nabízí vyšší trapéz větší konstrukční tuhost a je vhodný také pro větší plochy nebo konstrukce s vyššími požadavky na únosnost. XTP 35 je střešní varianta, XVP 35 stěnové provedení stejné profilové řady.
XTP 35 nebo XVP 35?
XTP 35 je určen pro střechu, XVP 35 pro stěnové opláštění. Při poptávce proto vždy uveďte způsob použití – výrobní profilace a orientace plechu se podle něj liší.
Dvě provedení profilu 35
XTP 35 – střešní provedení
Profil určený pro zastřešení s kondenzační drážkou v podélném spoji. Spodní vlna je široká a horní část trapézu užší.
Profil určený pro zastřešení s kondenzační drážkou v podélném spoji. Spodní vlna je široká a horní část trapézu užší.
XVP 35 – stěnové provedení

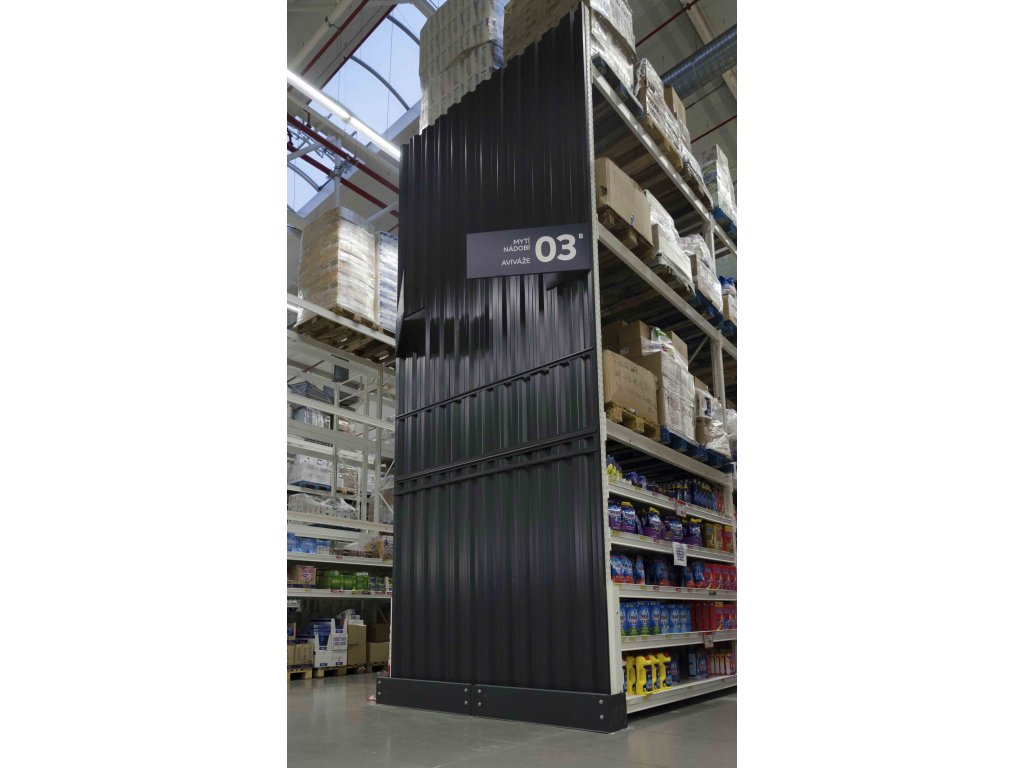

Pro opláštění stěn a fasád. Profil je orientován opačně – spodní vlna je užší, horní plocha širší – a není vybaven kondenzační drážkou.
Pro opláštění stěn a fasád. Profil je orientován opačně – spodní vlna je užší, horní plocha širší – a není vybaven kondenzační drážkou.
Proč zvolit profil 35
Vyšší profil
Profil přibližně 34 mm poskytuje vyšší konstrukční tuhost než nízký trapéz 18.
Profil přibližně 34 mm poskytuje vyšší konstrukční tuhost než nízký trapéz 18.
Krycí šířka 1 000 mm
Jednoduchý výpočet množství a efektivní pokrytí velkých ploch.
Jednoduchý výpočet množství a efektivní pokrytí velkých ploch.
Délky až 10 m
Výrobce umožňuje dlouhé tabule vhodné i pro rozsáhlejší střešní plochy.
Výrobce umožňuje dlouhé tabule vhodné i pro rozsáhlejší střešní plochy.
Střecha i fasáda
Jedna profilová řada pokrývá variantu XTP pro střechy i XVP pro opláštění.
Jedna profilová řada pokrývá variantu XTP pro střechy i XVP pro opláštění.

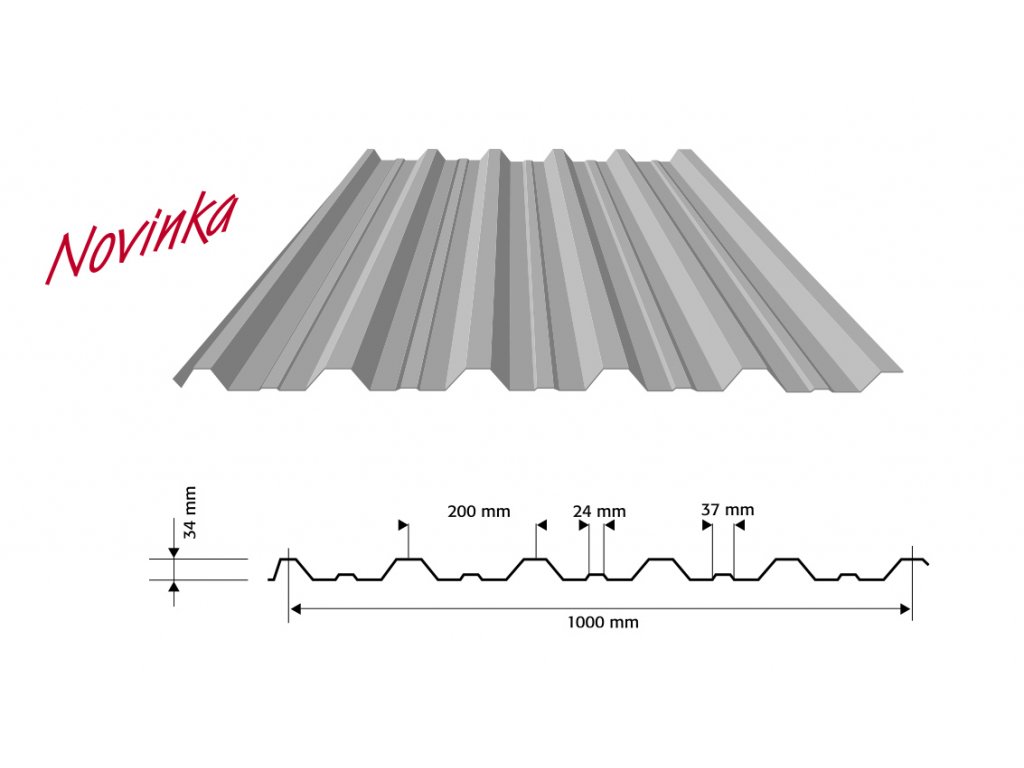

Technické parametry XTP 35 / XVP 35
| Krycí šířka | 1 000 mm |
| Výška profilu | 34 mm |
| Minimální délka | 500 mm |
| Maximální doporučená délka | 10 000 mm |
| Síla materiálu | 0,50–0,70 mm |
| Magnelis | 0,55 mm |
| Zinkování standardního plechu | Zn 275 g/m2 |
| Hmotnost | od cca 4,8 kg/m2 |
| Minimální sklon střechy XTP | 5° |
Praktická manipulace: aktuální ceník uvádí maximální doporučenou délku 10 m. Montážní návod zároveň z praktického hlediska doporučuje u profilu 35 tabule přibližně do 9 m.
XTP/XVP 18 nebo XTP/XVP 35?
| Profil 18 | Profil 35 | |
| Výška profilu | 18 mm | 34 mm |
| Krycí šířka | 1 070 mm | 1 000 mm |
| Charakter | nižší, jemnější profil | vyšší a tužší profil |
Antikondenzační úprava ARCOND
Také profil XTP 35 lze na zakázku dodat s antikondenzační úpravou ARCOND, která pomáhá zachytit kondenzující vlhkost na spodní straně střešního plechu.
Povrchové úpravy
XTP 35 / XVP 35 je dostupný v provedeních Polyester 25, ExtraMatt 35, X-Cover 50 a Magnelis. U Polyesteru je dostupné také silnější provedení plechu.
Polyester 25
Základní organický povlak o tloušťce 25 µm s nejširší standardní barevnou nabídkou.
UV odolnost: RUV 2
Korozní odolnost: RC 3
Základní organický povlak o tloušťce 25 µm s nejširší standardní barevnou nabídkou.
UV odolnost: RUV 2
Korozní odolnost: RC 3
ExtraMatt 35
Matnější povrch s vyšší UV a korozní odolností.
UV odolnost: RUV 4
Korozní odolnost: RC 4
Matnější povrch s vyšší UV a korozní odolností.
UV odolnost: RUV 4
Korozní odolnost: RC 4
X-Cover 50
Odolná povrchová úprava pro náročnější použití.
UV odolnost: RUV 4
Korozní odolnost: RC 5
Odolná povrchová úprava pro náročnější použití.
UV odolnost: RUV 4
Korozní odolnost: RC 5
Magnelis
Kovově povlakovaný ocelový plech s charakteristickým kovovým vzhledem a vysokou ochranou proti korozi.
Korozní odolnost: RC 4
Síla materiálu: 0,55 mm
Kovově povlakovaný ocelový plech s charakteristickým kovovým vzhledem a vysokou ochranou proti korozi.
Korozní odolnost: RC 4
Síla materiálu: 0,55 mm
Barevné provedení Polyester 25
hnědá
nejbližší RAL 8017
nejbližší RAL 8017
tmavě červená
nejbližší RAL 3009
nejbližší RAL 3009
antracit
nejbližší RAL 7016
nejbližší RAL 7016
stříbrná metalíza
nejbližší RAL 9006
nejbližší RAL 9006
cihlově červená
nejbližší RAL 8004
nejbližší RAL 8004
šedobílá
nejbližší RAL 9002
nejbližší RAL 9002
grafitově šedá
nejbližší RAL 7024
nejbližší RAL 7024
tmavá metalíza
nejbližší RAL 9007
nejbližší RAL 9007
světle šedá
nejbližší RAL 7040
nejbližší RAL 7040
černá
nejbližší RAL 9005
nejbližší RAL 9005
zelená
nejbližší RAL 6020
nejbližší RAL 6020
bílá
nejbližší RAL 9010
nejbližší RAL 9010
Barevné provedení ExtraMatt 35
tmavě červená
nejbližší RAL 3009
nejbližší RAL 3009
antracit
nejbližší RAL 7016
nejbližší RAL 7016
grafitově šedá
nejbližší RAL 7024
nejbližší RAL 7024
cihlově červená
nejbližší RAL 8004
nejbližší RAL 8004
hnědá
nejbližší RAL 8017
nejbližší RAL 8017
černá
nejbližší RAL 9005
nejbližší RAL 9005
Barevné provedení X-Cover 50
tmavě červená
nejbližší RAL 3009
nejbližší RAL 3009
grafitově šedá
nejbližší RAL 7024
nejbližší RAL 7024
černá
nejbližší RAL 9005
nejbližší RAL 9005
Povrchové provedení Magnelis
Magnelis
Barevné a povrchové vzorky na monitoru jsou pouze orientační. Pro přesný výběr doporučujeme fyzický vzorník výrobce.
Základní informace k montáži
- u střešní varianty XTP dodržet minimální sklon 5°,
- správně určit vzdálenost podpor podle konkrétního zatížení a statických tabulek,
- kotvit podle aktuálních montážních podkladů LEGOS,
- správně řešit podélné a příčné spoje,
- u střešního provedení respektovat funkci kondenzační drážky.
Statické tabulky: LEGOS vydává pro XTP 35 i XVP 35 samostatné statické tabulky. Při návrhu vzdálenosti podpor je proto nutné vycházet z konkrétního zatížení a konstrukce stavby.
Jak XTP 35 / XVP 35 objednat
Při poptávce uveďte, zda potřebujete střešní XTP 35 nebo stěnový XVP 35, požadované délky tabulí, množství, povrchovou úpravu a odstín.
Pošlete nám podklady – připravíme konkrétní nabídku
Rádi dopočítáme trapézové plechy podle projektu nebo rozměrového nákresu a nabídku doplníme o klempířské prvky, spojovací materiál, těsnění, prosvětlovací profily nebo antikondenzační úpravu.
Výrobce: LEGOS Roof s.r.o.
P.K. TECHNICKÉ TEXTILIE s.r.o. vám ráda připraví individuální nabídku XTP 35 / XVP 35 i souvisejících klempířských a střešních prvků.
P.K. TECHNICKÉ TEXTILIE s.r.o. vám ráda připraví individuální nabídku XTP 35 / XVP 35 i souvisejících klempířských a střešních prvků.
| Celková šířka | 1071 mm |
| Celková výška | 34 mm |
| Krycí šířka | 1000 mm |
| Maximální délka | 8000 mm |
| Minimální délka | 500 mm |
| Tloušťka materiálu | 0,5 - 1 mm |
| Min. sklon střechy | 5° |
