Popis
Pro pohodlí klientů jsme zavedli do naší nabídky kompletní sady střešní komunikace – balíčky SMART ® – přizpůsobené různým typům střešních krytin.
Sada obsahuje:

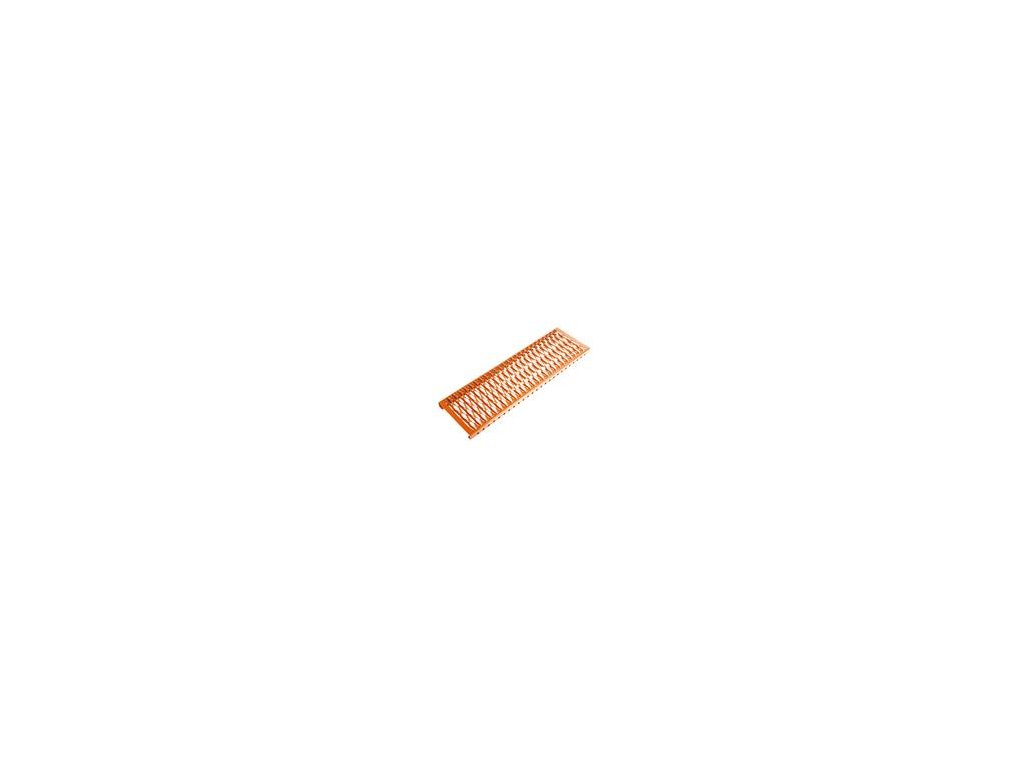

- 1x kominická lávka (0,4 m nebo 0,8 m)
- 2x vzpěra DB/DC
- 2x držák kominické lávky
- upevňovací šrouby.
MATERIÁL
Žárově pozinkovaný ocelový profil; nabízen v přírodním provedení (nelakovaném) nebo práškově nastříkaný. Lze dodat konzoly lakované na atypickou (jinou než uvedenou v tabulce) barvu s příplatkem (termín realizace do 10 dnů).
KOMENTÁŘ

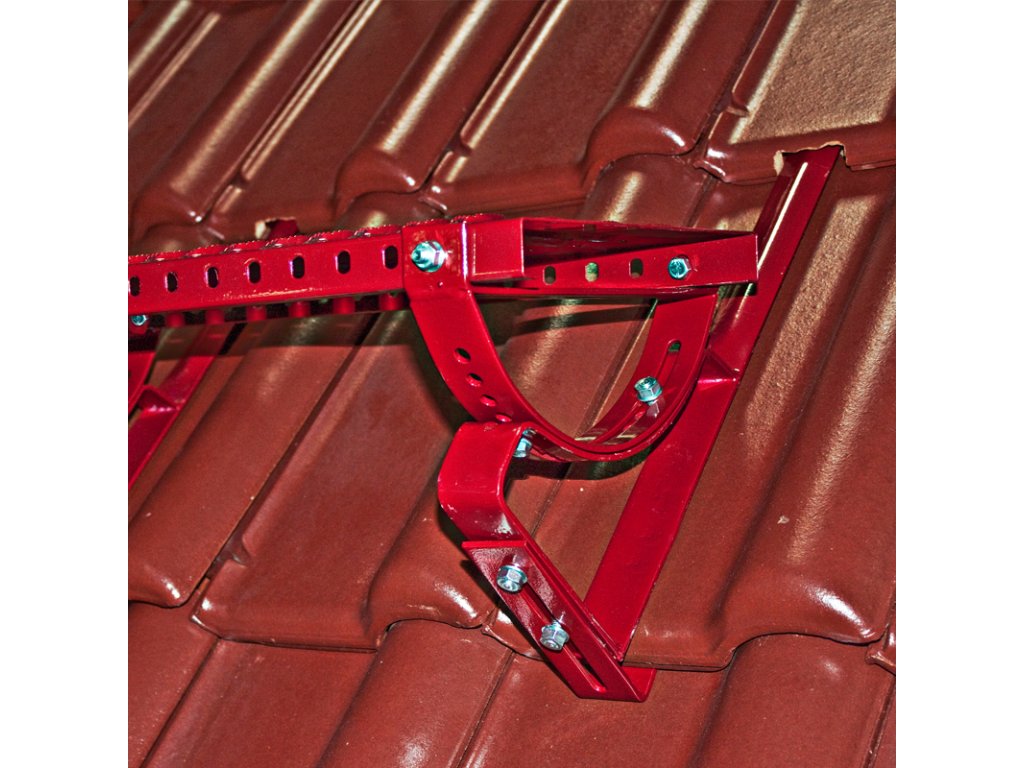

Dvouprvková vzpěra držáku kominické lávky umožňuje její instalaci na střešní krytiny provedené z betonových nebo keramických střešních tašek. Vzpěra vyžaduje použítí dodatečných montážních latí. K správné montáži lávek, jsou kromě vzpěr nutné držáky kominické lávky.
ROZMĚRY
Tloušťka: 3,8 + 0,2 mm
Šířka: 40 mm
Délka delší vzpěry: 583 mm
Montážní návod – střešní lávka DB/DC
Střešní lávka je určena pro bezpečný pohyb po šikmé střeše, zejména pro přístup ke komínu, anténě, fotovoltaice nebo dalším servisovaným prvkům. Montáž musí být provedena v souladu s technickými předpisy a doporučením výrobce.
Příprava konstrukce
Lávka se montuje výhradně na nosnou konstrukci střechy, nikoliv pouze na krytinu. Kotvení musí být provedeno do krokví nebo jiných nosných prvků krovu.
Před zahájením montáže je nutné:
– zkontrolovat stav střešní konstrukce
– určit polohu krokví
– zvolit vhodné držáky dle typu krytiny
Rozteč držáků se řídí sklonem střechy a délkou lávky. Obvykle se pohybuje v rozmezí cca 70–120 cm podle zatížení a technických požadavků.
Montáž střešních držáků
Držáky lávky se osazují pod střešní krytinu a kotví se přímo do krokví pomocí konstrukčních vrutů odpovídající délky a pevnostní třídy.
Důležité zásady:
– kotvení musí být provedeno minimálně dvěma vruty do každé krokve
– držák musí být správně vyrovnán do vodorovné polohy
– po montáži musí být obnovena vodotěsnost krytiny
U taškových krytin je nutné upravit krytinu (např. vyříznutí drážky), aby nedocházelo k pnutí nebo nadzvednutí tašky.
Montáž pochozího roštu (lávky)
Po instalaci držáků se na ně osazuje samotný pochozí rošt.
Postup:
– rošt se položí na držáky
– spojí se pomocí šroubových spojů dodaných výrobcem
– jednotlivé díly se spojují tak, aby vytvořily souvislou pochozí plochu
Spoje musí být pevně dotaženy, ale nesmí dojít k deformaci konstrukce.
Vyrovnání a kontrola
Po montáži je nutné:
– zkontrolovat vodorovnost lávky
– ověřit pevnost všech spojů
– provést vizuální kontrolu těsnosti střešního pláště
Lávka musí být stabilní, bez průhybu a bez pohybu v kotvících bodech.
Bezpečnost a normové požadavky
Střešní lávka je bezpečnostní prvek střechy a její instalace musí respektovat platné normy pro ochranu proti pádu a přístupové prvky na střechách (např. požadavky na bezpečný přístup ke komínům dle stavebních předpisů).
Montáž by měla být prováděna odborně způsobilou osobou.
